Канализационные ёмкости
Канализационные ёмкости из листового пластика
Общие данные
- Канализационные ёмкости пластиковые
- ZAVODOS-PP
до 250 м³
атмосферное (налив)
- Полипропилен (PP)
- Полиэтилен низкого давления ПНД (PE)
Применение
- Канализационные насосные станции
- Ливневые очистные сооружения
- Биологические очистные сооружения
- Локальные очистные сооружения
- Хозяйственно-бытовая канализация
- Комплексные очистные сооружения
- Сбор и утилизация производственных стоков
- Сбор иных промышленных отходов
- Сбор стоков автомоек
- Обустройство инфраструктурных и промышленных объектов
- ЖКХ
Нужна консультация? Свяжитесь с нами
Типы канализационных ёмкостей

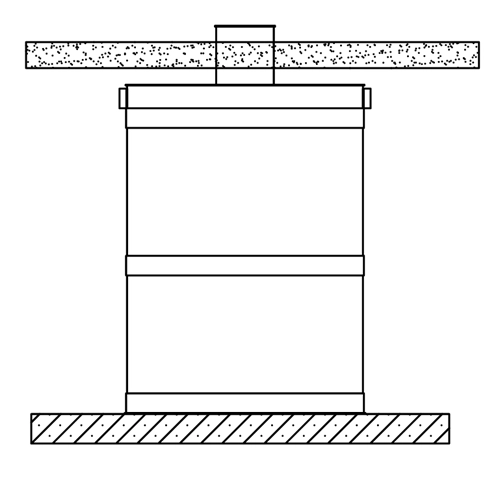

Вертикальные канализационные ёмкости
| Наименование | Объём, м3 | Диаметр*Высота, мм |
|---|---|---|
| ZAVODOS-PP EV 5 | 5 | 1500*3000 | 1600*2600 |
| ZAVODOS-PP EV 10 | 10 | 1800*4100 | 2000*3300 |
| ZAVODOS-PP EV 15 | 15 | 1800*6000 | 2000*5000 |
| ZAVODOS-PP EV 20 | 20 | 2000*6600 | 2400*4600 | 2800*3400 |
Особенности конструкции вертикальных канализационных ёмкостей
- Конструкция оснащается кольцевыми рёбрами жёсткости, они защищают корпус от «схлопывания», не давая грунту сдавить пустую ёмкость при откачке.
- Также выступающие рёбра дополнительно «якорят» вертикальные канализационные ёмкости в земле, мешая им перемещаться вверх или вниз при сезонных подвижках грунта.
Особенности монтажа
- Вертикальные канализационные ёмкости требуют более глубокого котлована по сравнению с горизонтальными аналогами.
- Вертикальные модели не рекомендуются для участков с высоким уровнем грунтовых вод (УГВ), так как глубокий монтаж повышает риск «всплытия» или повреждения ёмкости давлением воды.
- Из-за большой глубины значительная часть объёма находится ниже уровня промерзания почвы, что снижает риск замерзания стоков зимой.
Эксплуатационные характеристики вертикальных канализационных ёмкостей
- Форма способствует эффективному разделению фракций: тяжелые осадки оседают на дно, а жиры и лёгкие частицы концентрируются в верхней узкой части, что упрощает их удаление.
- Давление грунта распределяется по окружности стенок более равномерно, чем у горизонтальных конструкций.
- Меньший риск деформации: при правильной обсыпке (песком или ЦПС) вертикальные канализационные ёмкости лучше держат форму под весом верхних слоев почвы.
- Благодаря небольшой площади дна (по сравнению с горизонтальными моделями), осадок скапливается в более концентрированном виде.
- При опустошении с помощью ассенизаторской машины шланг собирает весь ил из одной точки, не оставляя пропусков по углам, как это бывает в длинных горизонтальных резервуарах.

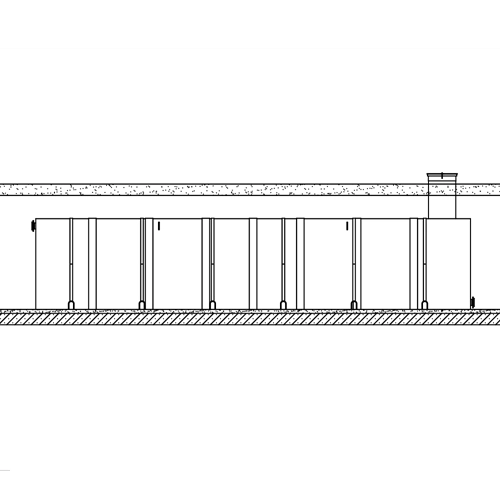

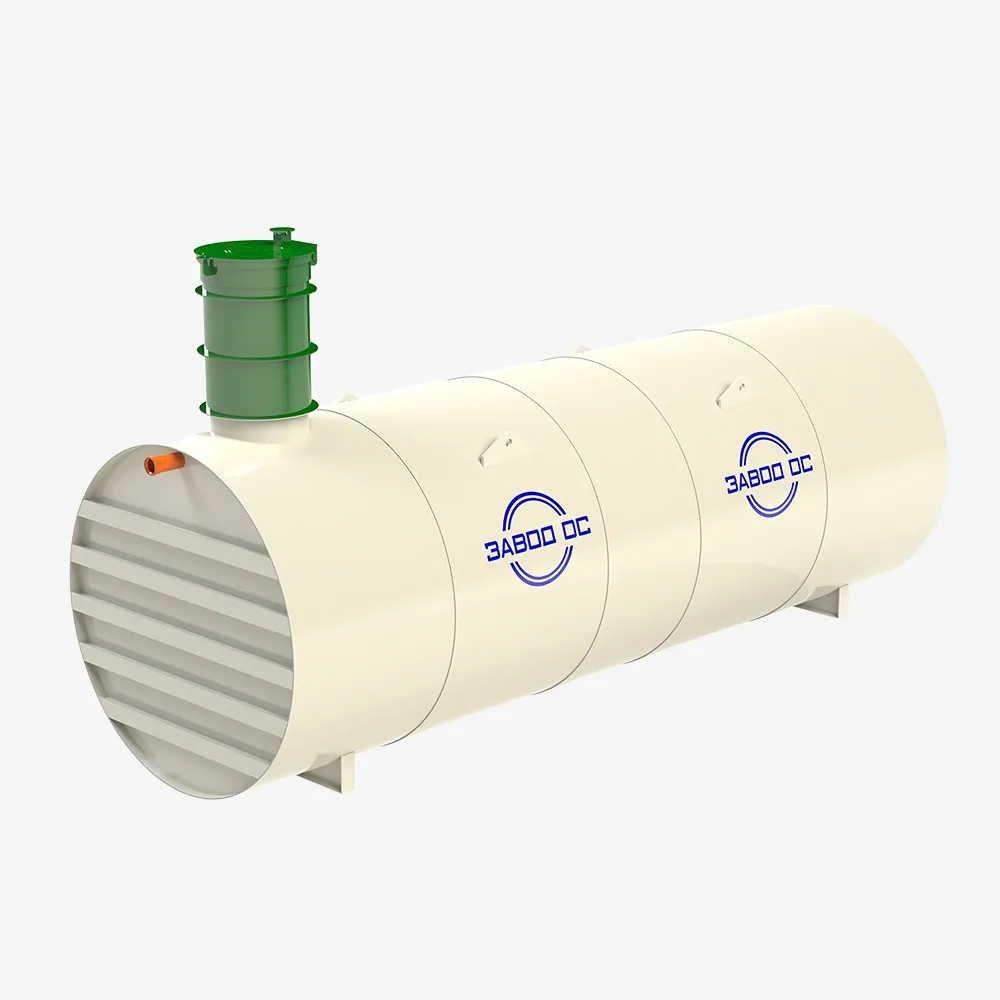

Горизонтальные канализационные ёмкости
| Наименование | Объём, м3 | Диаметр*Высота, мм |
|---|---|---|
| ZAVODOS-PP EG 5 | 5 | 1500*3000 | 1600*2600 |
| ZAVODOS-PP EG 10 | 10 | 1800*4100 | 2000*3300 |
| ZAVODOS-PP EG 15 | 15 | 1800*6000 | 2000*5000 |
| ZAVODOS-PP EG 20 | 20 | 2000*6600 | 2400*4600 | 2800*3400 |
Особенности конструкции горизонтальных канализационных ёмкостей
- Усиление корпуса: чтобы длинный цилиндрический корпус не сложился под давлением земли, горизонтальные канализационные ёмкости всегда имеют массивные ребра жёсткости.
- Горизонтальная форма позволяет легко разместить внутри 3 и более последовательных камер очистки. В камерах возможна установка фильтрующего оборудования для улавливания песка, крупных включений, нефтепродуктов и пр.
Эксплуатационные характеристики
- Горизонтальные канализационные ёмкости подходят для использования при высоком уровне грунтовых вод (УГВ). Это главное преимущество: поскольку ёмкость вытянута в длину, её не нужно закапывать глубоко.
- Малая глубина котлована, обычно достаточно 1,5–2 метров. Это критично, если на глубине 2,5 метров уже стоит вода, которая мешает монтажу вертикальных моделей.
- Устойчивость к всплытию, т.к. большая площадь основания и малая глубина делают горизонтальную канализационную ёмкость менее подверженной выталкиванию грунтовыми водами.
Монтажные нюансы
- Площадь застройки: для установки требуется длинный и широкий котлован. На маленьком участке или в стеснённых условиях (между домом и забором) разместить такую ёмкость сложнее.
- Равномерное основание: важно подготовить идеально ровную песчаную подушку или бетонную плиту, чтобы корпус не деформировался под весом грунта.
Комплектация пластиковых канализационных ёмкостей

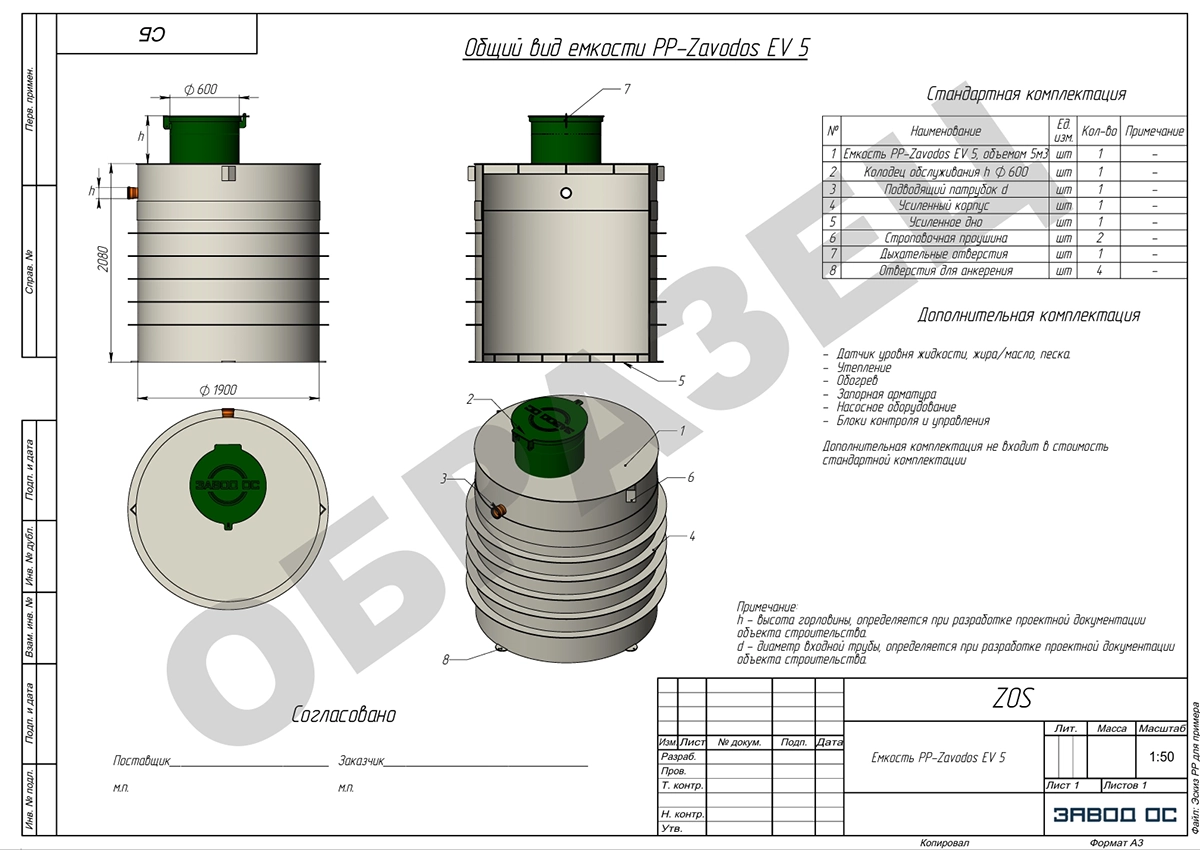

Стандартная комплектация вертикальной канализационной ёмкости
- Усиленный корпус ёмкости из листового пластика
- Усиленное дно
- Колодец обслуживания Ø 600 мм
- Подводящий патрубок
- Дыхательное отверстие
- Проушины
- Анкеры
Дополнительная комплектация вертикальной канализационной ёмкости
- Насосные агрегаты
- Установки фильтрации
- Утепление
- Обогрев
- Датчики
- Шкафы управления и пр.
Состав дополнительной комплектации вертикальной канализационной ёмкости определяется на стадии проектирования и согласовывается индивидуально в каждом случае. Дополнительная комплектация не входит в стоимость стандартной. Чтобы уточнить состав и стоимость комплекта, звоните нам или оставьте заявку через форму.
Нужна консультация? Свяжитесь с нами

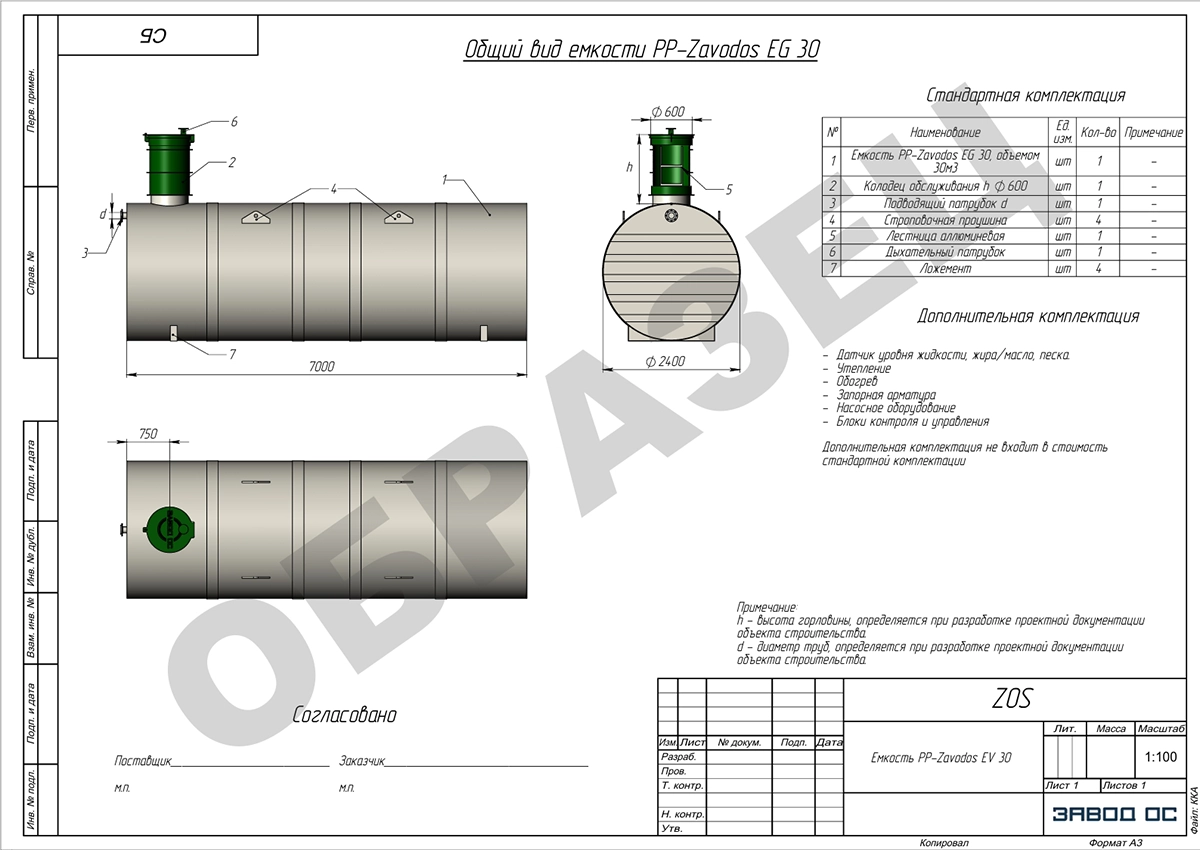

Стандартная комплектация горизонтальной канализационной ёмкости
- Усиленный корпус ёмкости из листового пластика
- Колодец обслуживания Ø 600 мм
- Подводящий патрубок
- Дыхательный патрубок
- Проушины
- Лестница алюминиевая
- Ложементы
Дополнительная комплектация горизонтальной канализационной ёмкости
- Насосные агрегаты
- Установки фильтрации
- Утепление
- Обогрев
- Датчики
- Шкафы управления и пр.
Состав дополнительной комплектации горизонтальной канализационной ёмкости определяется на стадии проектирования и согласовывается индивидуально в каждом случае. Дополнительная комплектация не входит в стоимость стандартной. Чтобы уточнить состав и стоимость комплекта, звоните нам или оставьте заявку через форму.
Нужна консультация? Свяжитесь с нами
Проектирование и установочные чертежи
Нужна консультация? Свяжитесь с нами
Характеристики канализационных пластиковых емкостей
Нужна консультация? Свяжитесь с нами
Дополнительная комплектация пластиковых канализационных ёмкостей
Насосные агрегаты для пластиковых канализационных ёмкостей
Выбор насосного оборудования для оснащения пластиковых канализационных ёмкостей зависит от состава сточных вод и требуемого напора.
Часто запрашиваемые виды насосов:
- Дренажные насосы
Предназначены для перекачки условно чистых вод (ливневые стоки, грунтовые воды, серые стоки из раковин и ванн).
- Пропускают твёрдые включения размером от 5 до 35 мм (в зависимости от модели).
- Высокая производительность, доступная цена, неприхотливость.
- Фекальные насосы (свободно-вихревые)
Универсальное решение для хозяйственно-бытовой канализации.
- Имеют расширенные каналы внутри рабочего колеса, что позволяет перекачивать вязкие жидкости и крупные мягкие фракции без блокировки механизма.
- Минимальный риск засорения, высокая надежность при работе с неоднородными массами.
- Насосы с измельчителем
Специализированные агрегаты для работы в тяжелых условиях и перекачки стоков на большие расстояния.
- На входе установлен нож или измельчающий диск, который перемалывает органику, бумагу и ткань в однородную пульпу.
- Позволяют использовать отводящие трубы малого диаметра (от 32–50 мм), что существенно дешевле при прокладке длинных трасс.
- Чувствительны к попаданию камней, песка и металлических предметов, поэтому если их содержание в стоке высоко, для их улавливания используются дополнительные фильтрующие модули. Предлагаем для поставки фильтрующее оборудование собственного производства: тонкослойные отстойники, пескоуловители, жироуловители, бензомаслоотедители, сорбционные фильтры и пр. Чтобы узнать подробности о вариантах или запросить стоимость, звоните нам или оставьте заявку через любую форму на сайте.
Фильтры и модули очистки для пластиковых канализационных ёмкостей
- Механические фильтры (грубая очистка)
Устанавливаются на входе или внутри ёмкости для задержания крупного мусора, который может повредить насосы или засорить систему. Часто запрашиваемые варианты:
- Сетчатые корзины: съемные ёмкости из нержавеющей стали или пластика, которые задерживают тряпки, пакеты и крупные фракции.
- Гидроциклонные сепараторы: используют центробежную силу для отделения песка и твердых частиц из ливневых стоков.
- Ершовые фильтры: полимерные «щетки», устанавливаемые в выходной патрубок септика для удержания взвешенных частиц и жировой пленки.
- Биологические фильтры
Используются в станциях очистки для интенсификации процесса разложения органики.
- Фильтрующая загрузка: насыпные элементы (кольца, соты, щебень или полимерные гранулы), на поверхности которых образуется биопленка из бактерий.
- Биомодули (кассеты): готовые блоки с прикрепленной микрофлорой, которые монтируются в отдельную камеру ёмкости.
- Системы дополнительной очистки
Устройства, устанавливаемые после основной ёмкости для окончательной очистки и распределения осветленной воды.
- Инфильтраторы: перевернутые пластиковые лотки, которые создают воздушную подушку и увеличивают площадь впитывания стоков в почву.
- Сорбционные фильтры: ёмкости с активированным углем или цеолитом для финишной очистки от нефтепродуктов и химических соединений (актуально для ливневки).
- УФ-стерилизаторы: компактные установки, облучающие очищенную воду ультрафиолетом для обеззараживания перед сбросом в открытый водоём.
- Пескоуловители
- Используются для улавливания песка, мелких камней, крошки и иного тяжёлого мусора.
- Защищают канализационные резервуары от заиливания и насосное оборудование от абразивного износа.
- Бензомаслоотделители (Маслобензоуловители)
Используются для очистки стоков с парковок, АЗС, моек и промзон, при обустройстве дорог, мостов. Служат для отделения нерастворенных нефтепродуктов (бензин, дизель, масла). Основаны на разнице плотности воды и нефтепродуктов. Особенности поставки и комплектации:
- Часто комплектуются коалесцентными модулями (пластинами), которые заставляют мелкие капли масла слипаться в крупные и всплывать на поверхность.
- Часто оснащаются датчиком уровня масла, сигнализирующим о необходимости откачки.
- Жироуловители
Устанавливаются перед сбросом в общую канализацию (актуально для пищевых производств). Улавливают животные и растительные жиры и предотвращают налипание жира на стенки труб и ёмкостей, что является главной причиной глухих засоров.
КИПиА для пластиковых канализационных ёмкостей
Для пластиковых канализационных ёмкостей КИПиА подбираются с учётом типа и состава сточных вод (химической агрессивности среды, наличия твердых включений) и особенностей монтажа в полимерный корпус. Основными задачами автоматизации являются контроль уровня для защиты насосов от «сухого хода» и предотвращение перелива.
Виды датчиков уровня
Наиболее часто применяемые варианты датчиков:
- Поплавковые сигнализаторы
- Самый простой и надежный вариант.
- Легко монтируются на подвесе, устойчивы к загрязнениям, но склонны к налипанию жира, что требует периодической очистки.
- Гидростатические датчики
- Измеряют давление столба жидкости.
- Для агрессивных сред (септики, промышленные стоки) используются модели в пластиковых корпусах (PVDF, PVC, PP) с открытой мембраной, чтобы избежать засорения.
- Ультразвуковые уровнемеры
- Бесконтактный метод измерения.
- Идеальны для пластиковых канализационных ёмкостей, так как не контактируют с коррозийной средой. Однако могут давать погрешности при наличии сильного пенообразования или пара.
Особенности КИПиА для пластиковых ёмкостей
- Материал корпуса приборов: для стоков с химикатами рекомендуются датчики из полипропилена (PP) или поливинилхлорида (PVC).
- Способ монтажа: в отличие от металлических резервуаров, в пластиковых канализационных ёмкостях часто используют гермовводы и фланцевые адаптеры, чтобы не нарушить целостность и герметичность стенок при установке датчиков.
- Температурный режим: пластиковые ёмкости (ПВХ) обычно рассчитаны на температуру до +65°C. КИПиА должны работать в этом же диапазоне, учитывая риск нагрева среды при химических реакциях в септике.
- Управление и сигнализация: датчики подключаются к шкафам автоматики, которые управляют насосами, поддерживая уровень в заданных пределах и подавая сигнал аварии при переполнении.
Нужна консультация? Свяжитесь с нами
