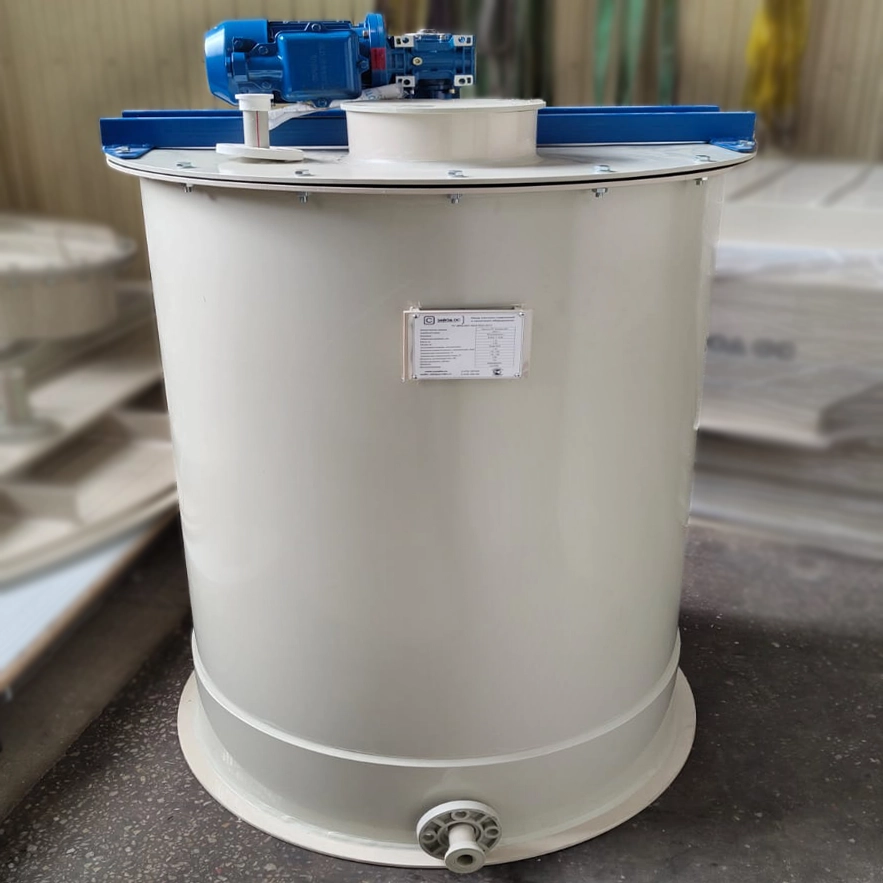

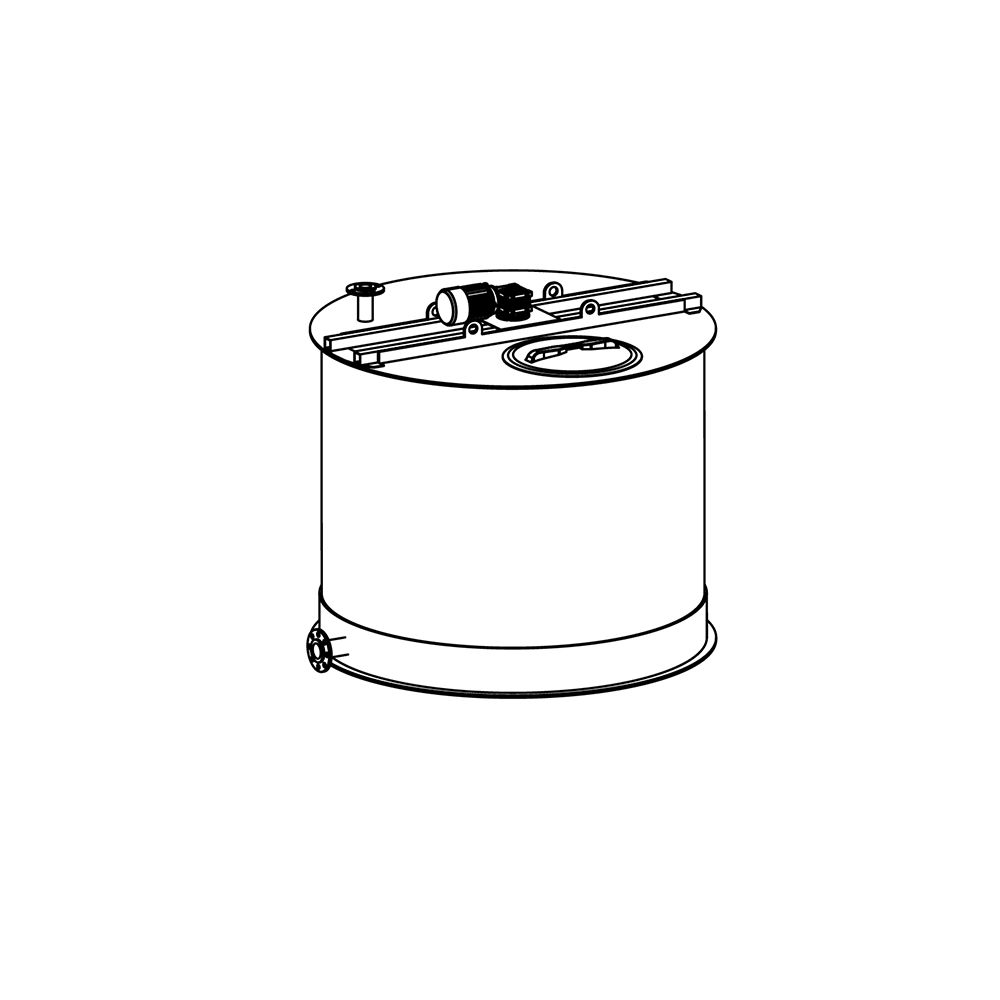

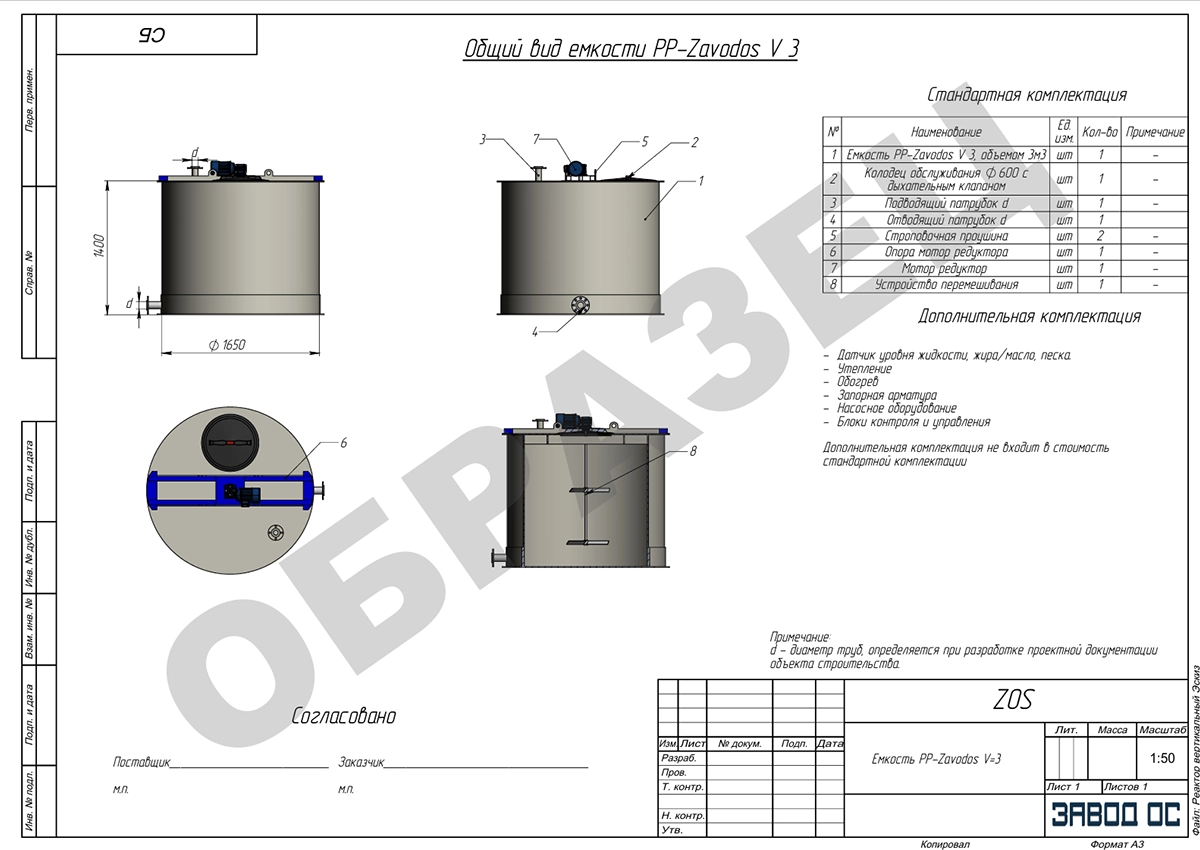

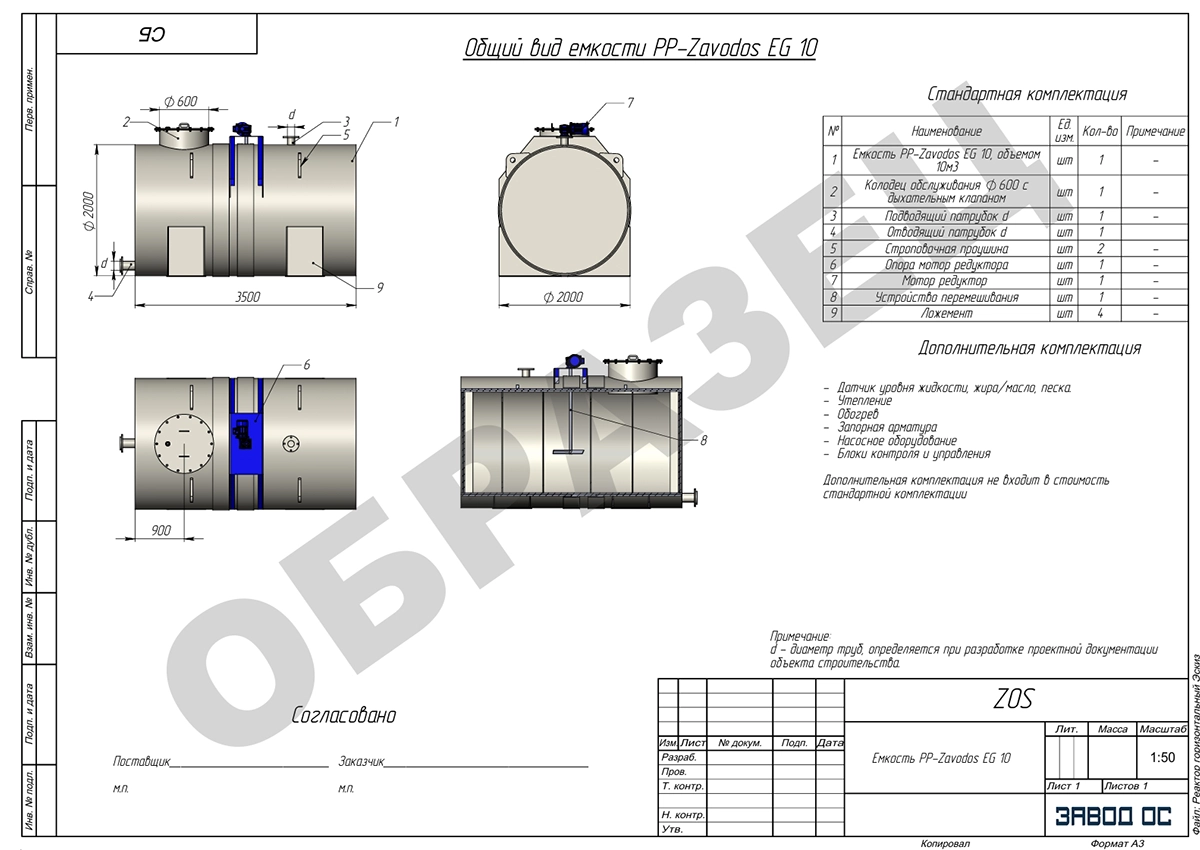

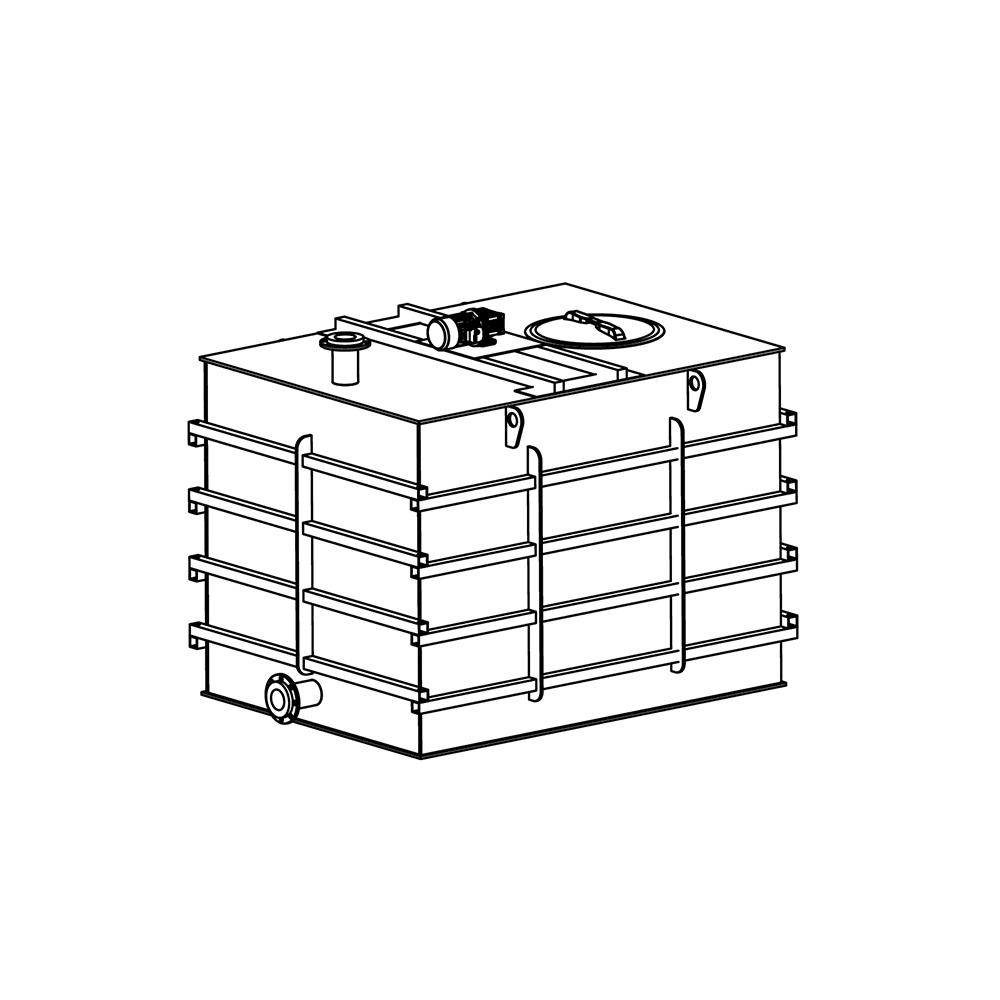

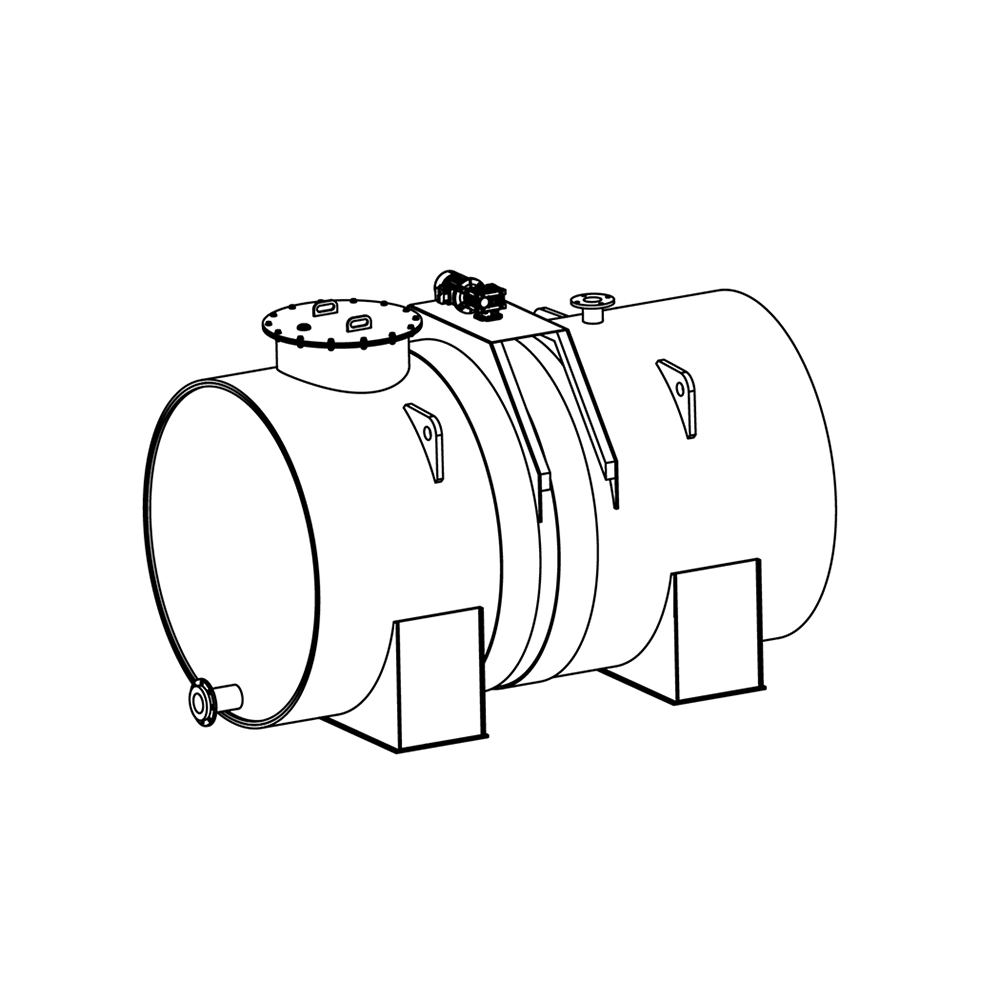

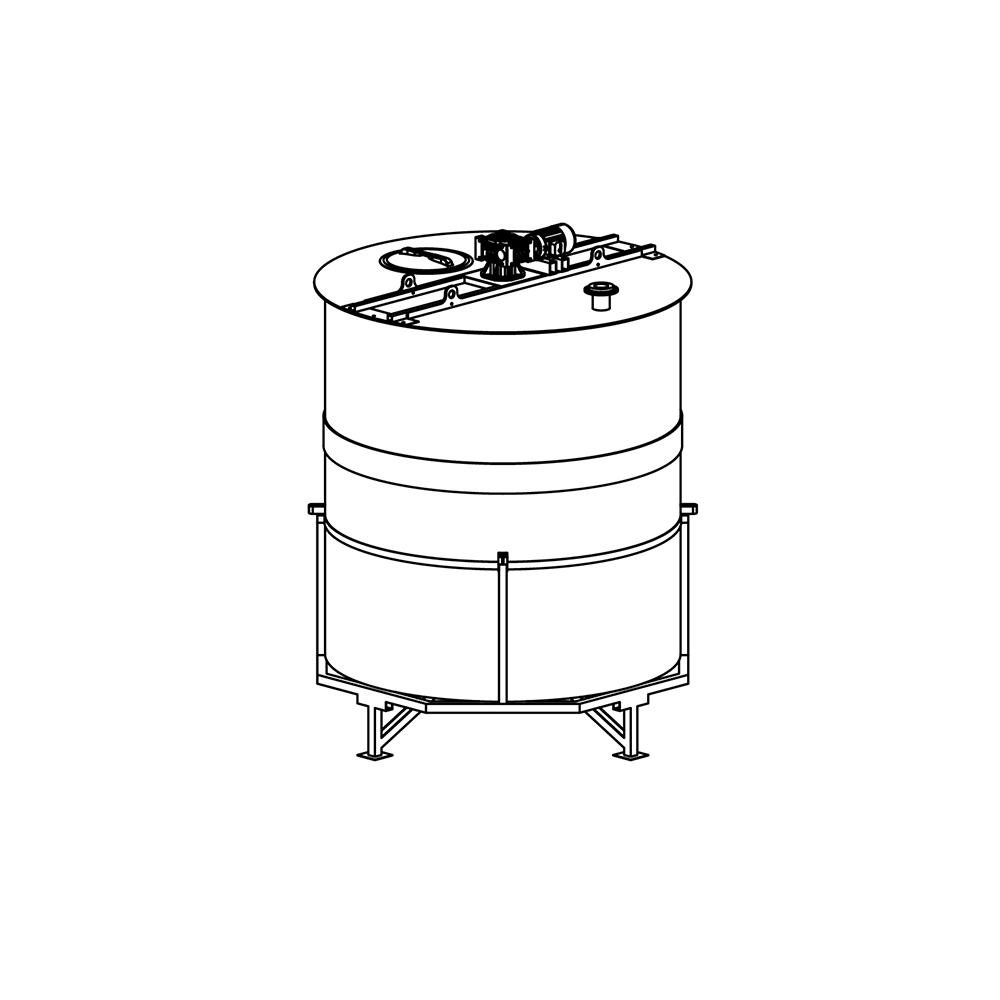

Ёмкости c мешалкой

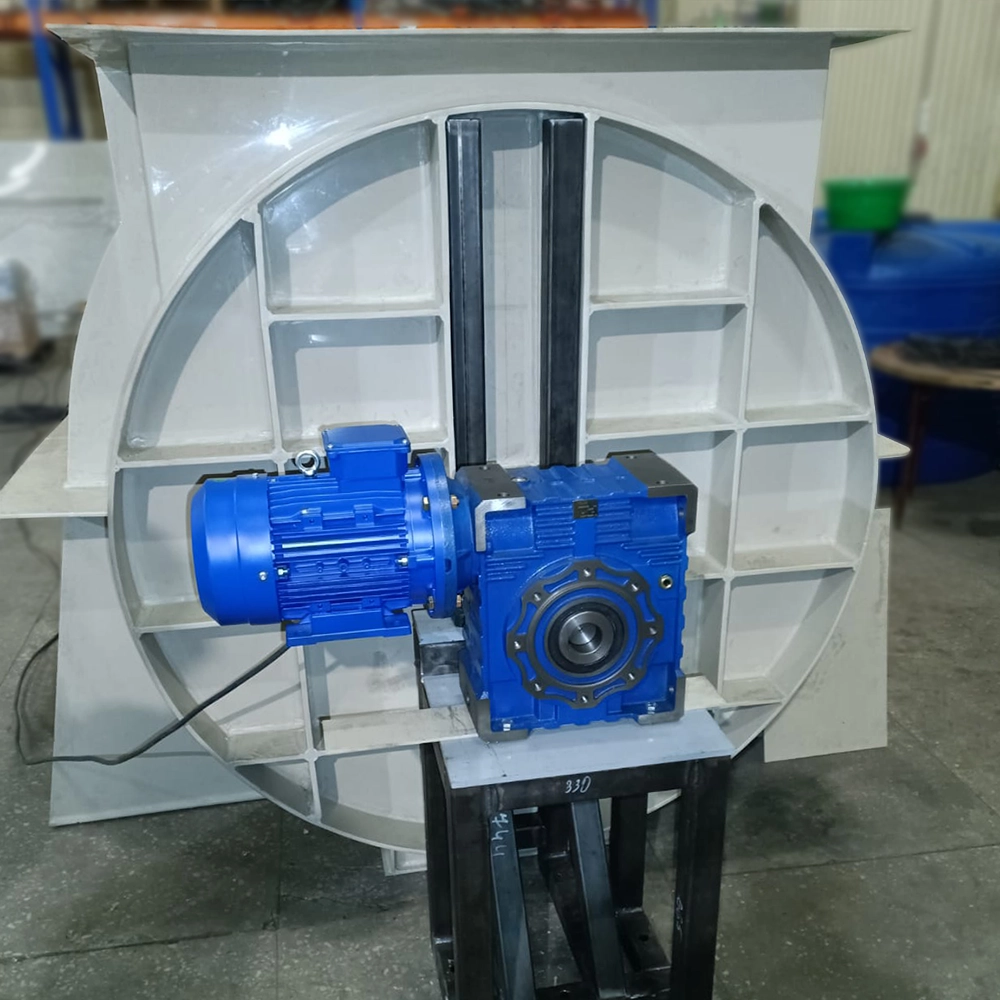

Мешалки и мотор-редукторы

При выборе мешалки для ёмкостей из листовых пластиков важно учитывать не только свойства жидкости, но и специфику материала корпуса: пластик чувствителен к вибрациям и точечным нагрузкам. Поэтому такие мешалки часто комплектуются усиленным опорным узлом (подшипниковым мостом), который снимает нагрузку с крышки ёмкости.

Вот основные виды мешалок, которые используются на «Заводе ОС»:

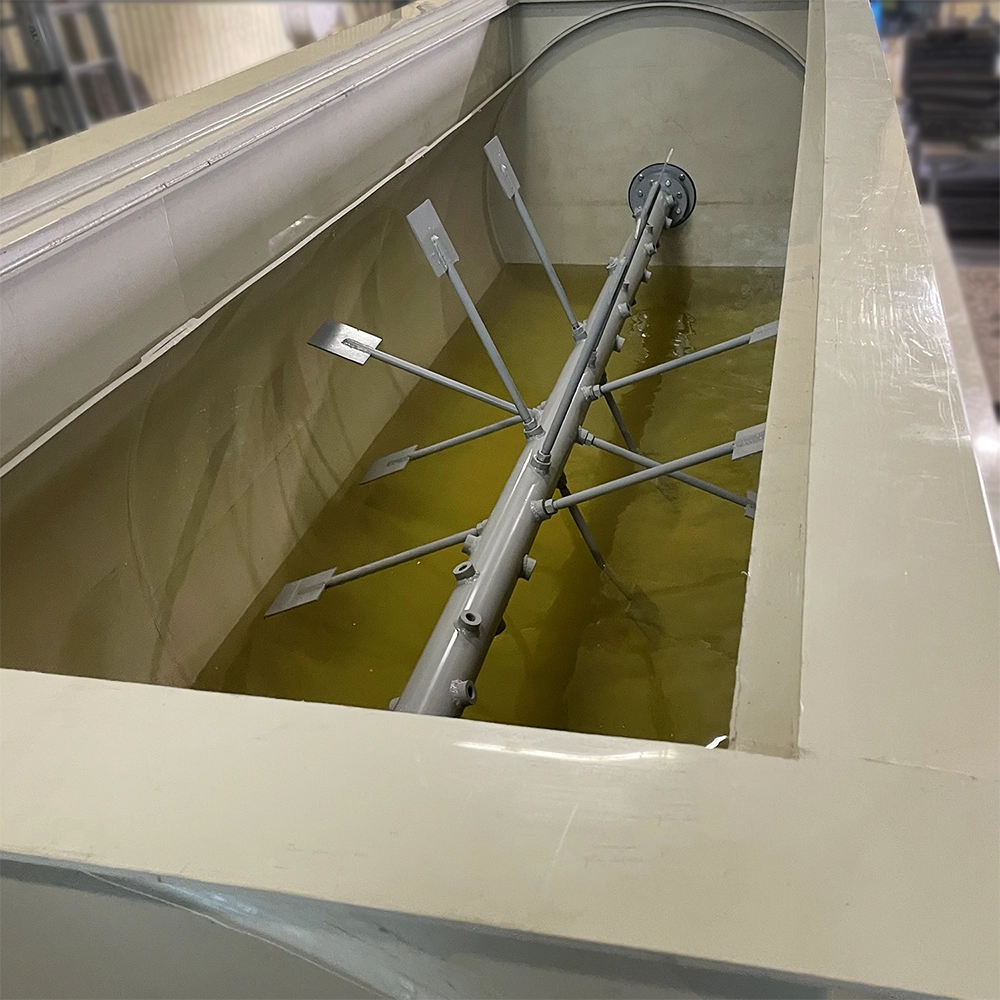

• Лопастные мешалки (тихоходные)
• Самый простой и щадящий тип для пластиковых емкостей.
• Представляют собой две или более плоские горизонтальные лопасти.
• Создают радиальное движение жидкости.
• Подходят для перемешивания жидкостей малой вязкости, предотвращение выпадения осадка, растворение твердых веществ.
• Пропеллерные мешалки (скоростные)
• Идеальны, когда нужно быстро создать мощный поток.
• Лопасти в форме винта (как у моторной лодки).
• Создают осевой поток (сверху вниз или снизу вверх), обеспечивая интенсивную циркуляцию.
• Подходят для быстрого смешивания реагентов, создания эмульсий, работы в глубоких ёмкостях.
• Часто требуют установки отбойников на стенках пластиковой ёмкости, чтобы жидкость не просто вращалась «воронкой», а эффективно перемешивалась.
• Турбинные мешалки
• Предназначены для сложных задач и густых сред.
• Имеют сложную форму лопастей (напоминает турбину или диск с зубцами).
• Создают мощный центробежный поток. Высокая скорость сдвига.
• Используются для растворения труднорастворимых порошков, работа с вязкими химическими составами.
• Нужна жесткая металлическая рама над ёмкостью, так как нагрузки на вал здесь максимальные.
• Рамные и якорные мешалки
• Подбираются точно под диаметр ёмкости (зазор между лопастью и стенкой минимален).
• Повторяют контур дна и стенок бака.
• Охватывают весь объем, не давая вязким продуктам налипать на стенки.
• Используются для перемешивания очень вязких сред (пасты, густые удобрения, моющие средства).

Устройства обогрева и термоизоляция

При подборе оборудования для обогрева и утепления ёмкостей с мешалками основная задача – обеспечить нагрев, не повредив пластик и не мешая работе движущихся частей мешалки.

При проектировании обогрева таких систем следует учитывать:

• Зоны крепления мешалки. Нагревательные элементы не должны располагаться в местах установки кронштейнов и подшипниковых узлов, чтобы не перегревать смазку и механические части.
• Донный нагрев. Если мешалка имеет нижнюю опору, донные нагреватели использовать не рекомендуется. В остальных случаях донный нагрев помогает ускорить растворение осадков.
• Температурный контроль. Обязательно использование внешних датчиков температуры стенки ёмкости, чтобы не допустить превышения порога деформации листового пластика.

Варианты утепления

Утепление необходимо для снижения энергозатрат и поддержания стабильной температуры процесса перемешивания.

• Напыляемый пенополиуретан (ППУ). Считается наиболее эффективным методом для сложных форм (ёмкостей с выносными опорами мешалки). Создает бесшовный слой, который жёстко держится на пластике.
• Экструдированный пенополистирол. Подходит для плоских стенок прямоугольных ёмкостей. Листы крепятся на клей-пену и закрываются защитным кожухом.
• Вспененный полиэтилен с фольгой. Оптимален как бюджетный вариант или дополнительный слой поверх греющего кабеля для отражения тепла внутрь.

Методы обогрева

• Греющие кабели. Кабель наматывается на корпус ёмкости под слой утеплителя. Он автоматически снижает мощность при нагреве, что безопасно для пластика.
• Погружные нагреватели:
• Химически стойкие ТЭНы. Для агрессивных сред используют нагреватели в оболочке из фторопласта или нержавеющей стали с тефлоновым покрытием.
• Погружные термостаты. Часто интегрируются в крышку емкости. При работе с мешалкой важно, чтобы лопасти не задевали корпус нагревателя.
• Системы с теплоносителем:

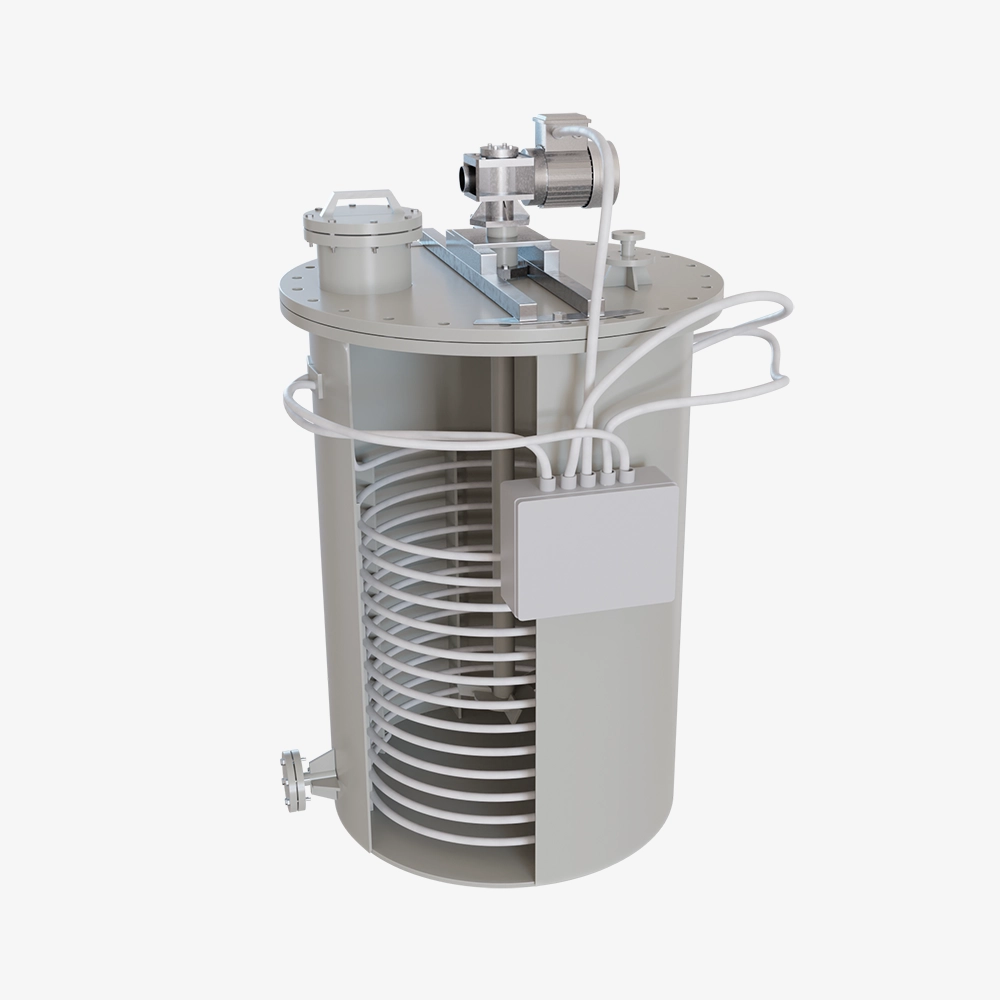

• Змеевик. Внутри ёмкости вдоль стенок пускается труба, по которой циркулирует теплоноситель. Мешалка в центре обеспечивает интенсивный теплообмен.
• Водяная рубашка. Вокруг основной ёмкости из листового пластика создается вторая внешняя стенка, в которую подается тёплая вода. Это обеспечивает максимально мягкий и равномерный прогрев.
• Специализированные решения
• Донные электронагреватели. Устанавливаются под дно ёмкости. Это наиболее эффективный способ для разогрева густых сред, которые затем перемешиваются мешалкой.
• Инфракрасные излучатели. Могут использоваться для бесконтактного нагрева зеркала жидкости сверху, если ёмкость открытого типа или имеет прозрачную крышку.

Насосное оборудование

Для пластиковых ёмкостей с мешалками выбирают насосы, исходя из химической агрессивности среды, вязкости (которая меняется при нагреве) и наличия твёрдых включений. Основное требование – материалы проточной части должны соответствовать материалу ёмкости.

1. Вертикальные полупогружные насосы

Классическое решение для ёмкостей с мешалками. Насос монтируется на крышку или специальный фланец, а рабочая часть погружается в жидкость.

• Корпус из полипропилена, допустимая температура рабочей жидкости до +60..+70°C, или ПВДФ (PVDF) – до +95°C.
• Отсутствие торцевых уплотнений в зоне жидкости делает их очень надёжными при работе с кристаллизующимися или абразивными средами.

2. Пневматические мембранные насосы

Используются, если продукт вязкий или чувствителен к сдвигу (например, эмульсии), а также в пожароопасных зонах.

• Работают от сжатого воздуха. Не боятся сухого хода и могут работать как самовсасывающие (забор через верхний патрубок).
• Помогают поддерживать циркуляцию в застойных зонах у дна, если мешалка не справляется.

3. Горизонтальные центробежные с магнитной муфтой

Используются для перекачки чистых, но крайне агрессивных жидкостей.

• Магнитный привод исключает утечки через вал, что критично для опасной химии.
• Чувствительны к сухому ходу и наличию твердых частиц, которые могут повредить магнитный узел.

4. Винтовые (шнековые) насосы

Если нагретая мешалкой масса стала очень густой (пасты, клеи, густые реагенты).

• Обеспечивают ровный поток без пульсаций и справляются с высокой вязкостью.
• Для химии подбираются модели с проточной частью из нержавеющей стали с тефлоновым покрытием или специализированных пластиков.

Система промывки для ёмкостей с мешалками

Основные компоненты системы::

• Моющие головки:
• Статические (спрей-болы). Недорогие, без движущихся частей, подходят для легких загрязнений.
• Ротационные (вращающиеся). Приводятся в действие давлением воды, эффективнее очищают вал и лопасти мешалки.

Для пластиковых ёмкостей выбирают головки из нержавеющей стали 316L или пластиков (PVDF, PTFE), чтобы исключить коррозию в агрессивных средах.

• Блок из нескольких резервуаров с водой или химическими растворами (также собственное производство завода), который подает их по заданному циклу (см. далее «КИПиА»).

Особенности систем промывки для пластиковых ёмкостей с мешалками:

• Температурный режим: температура моющего раствора не должна превышать предел деформации пластика (обычно до +80..+85°C для полипропилена).
• Теневые зоны: мешалка создает зоны, куда струи от одной головки могут не попасть. В таких случаях устанавливают 2–3 головки в разных точках крышки.
• Химическая стойкость: моющие растворы должны быть совместимы с материалом ёмкости и датчиками КИПиА.

КИПиА

Контроль температуры

Система должна иметь два независимых контура: для защиты пластика и для техпроцесса.

• Датчики в защитных гильзах из нержавеющей стали с защитным покрытием для работы в агрессивных средах.
• Защита от перегрева: Накладной датчик на стенке ёмкости (под утеплителем), блокирующий нагрев при достижении определённой температуры.
• ПИД-регулирование.

Измерение уровня

Мешалка создает воронку и брызги, что усложняет замер:

• Ультразвуковые уровнемеры: бесконтактные, химически стойкие. Подбираются модели с функцией фильтрации помех от лопастей мешалки.
• Гидростатические датчики: устанавливаются в нижней части ёмкости. Измеряют давление столба жидкости, на которое не влияет вращение мешалки.
• Ёмкостные сигнализаторы: используются как защита от «сухого хода» мешалки и насоса.

Контроль работы мешалки

• Частотный преобразователь. Обязателен для регулировки оборотов. Позволяет избежать кавитации и чрезмерной нагрузки на пластиковые опоры при пуске.
• Реле контроля тока. Сигнализирует о поломке лопастей или критическом загустении среды (рост нагрузки на вал).

Безопасность и автоматика

• Шкаф управления (ШУ) собственной сборки «Завод ОС». Объединяет управление ТЭНами, мешалкой, насосным оборудованием, системами промывки:
• Запуск и остановка в заданном режиме;
• Автоматическое отключение нагрева при критическом снижении уровня (чтобы не греть пустую ёмкость) и остановка мешалки при открытии люка;
• Аварийная блокировка систем и т.д.
• Системы диспетчеризации для удалённого доступа и контроля путём передачи данных о технологическом процессе на пульт оператора.

Опоры для мешалки

Для тяжелых перемешивающих устройств (с мощным редуктором) на пластиковую ёмкость сверху устанавливается стальной мост:

• Он переносит вес двигателя и динамические нагрузки на стенки каркаса или на пол, разгружая верхнюю крышку емкости.
• Это предотвращает растрескивание пластика в зоне фланца мешалки.

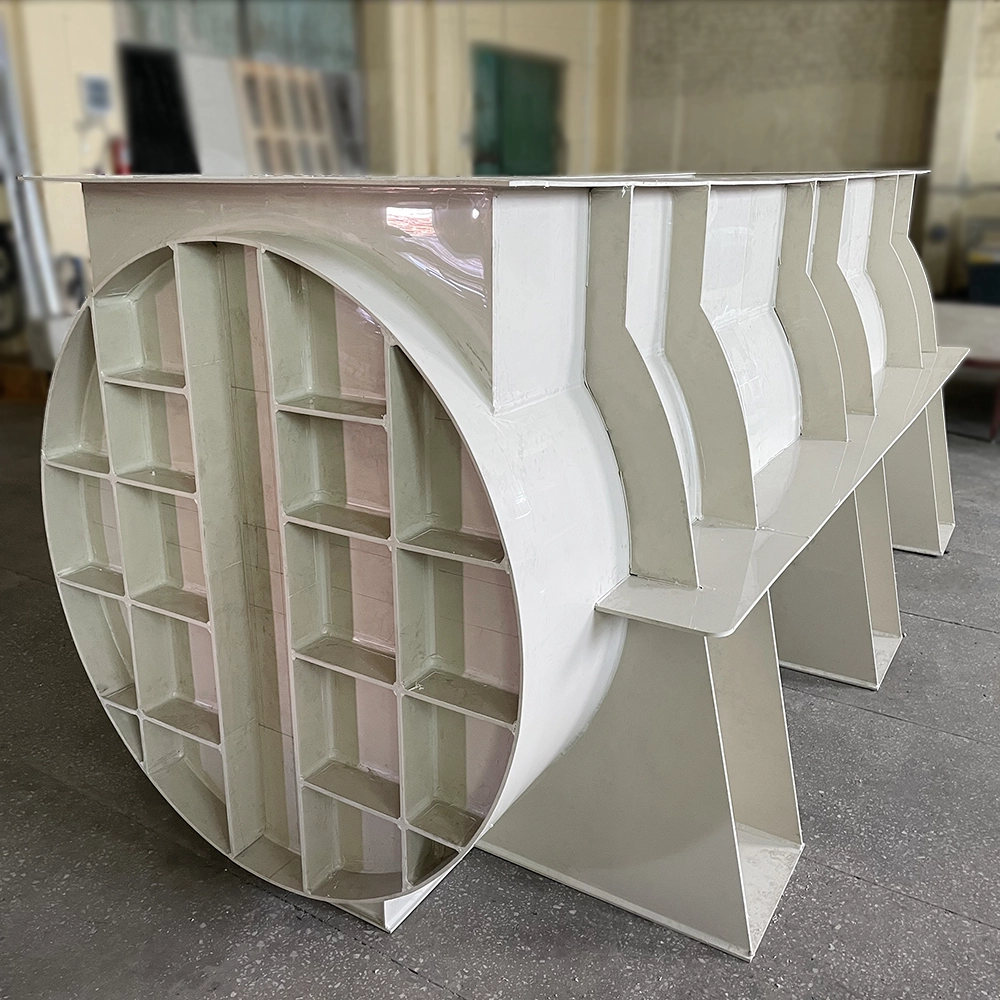

Опорные каркасы и рамы

Так как листовой пластик может «поплыть» под весом жидкости и при работе мешалки, используются:

• Силовые бандажи: пояса из стального профиля по периметру ёмкости, предотвращающие раздувание стенок.
• Опорные рамы (подставки). Позволяют разместить насос или сливную арматуру под днищем.
• Для изготовления используются углеродистая сталь с многослойным эпоксидным покрытием или нержавеющая сталь (AISI 304/316) для агрессивных сред.

Лестницы и ограждения

• Вертикальные лестницы с расстоянием между ступенями в 600-800 мм.
• Ограждения (перила): обязательны по периметру площадки обслуживания. Высота не менее 1,1 м с бортовой полосой внизу (чтобы инструмент не упал вниз).

Площадки обслуживания

• Конструкция: Независимый металлокаркас, который не опирается на саму ёмкость, чтобы вибрация мешалки не передавалась на пластик.
• В качестве настила используется оцинкованная решетка (прессованный настил) или ПВЛ (просечно-вытяжной лист). Это исключает скольжение при проливе жидкостей.
