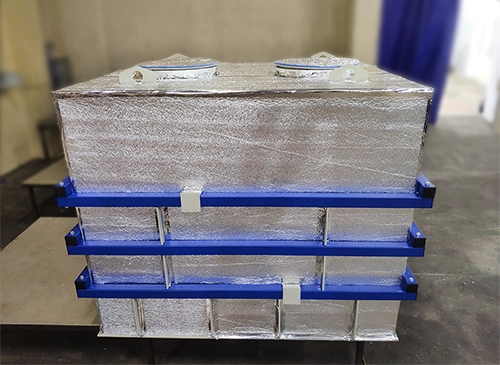

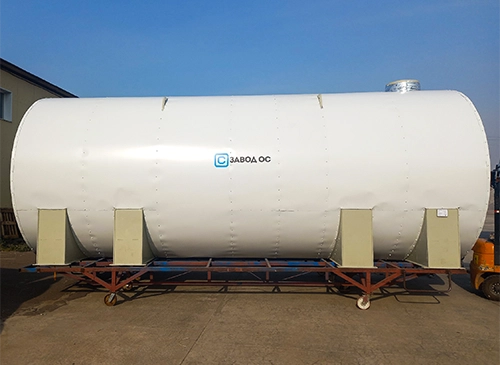

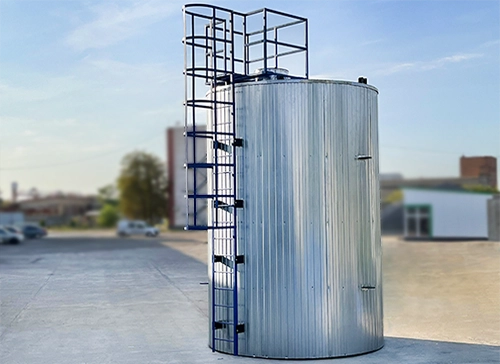

Ёмкости с утеплением и подогревом

Материалы утепления

Вспененный каучук (листовой)

• Это профессиональный стандарт для пластиковых резервуаров. Материал имеет структуру, которая не впитывает влагу.
• Очень гибкий, что позволяет идеально облегать цилиндрические ёмкости и сложные углы прямоугольных баков. Обладает высокой стойкостью к агрессивной химии.
• Часто выпускается с внешним алюминизированным покрытием. Это защищает каучук от механических повреждений и придает эстетичный вид.

Вспененный полиэтилен

• Имеет меньший срок службы по сравнению с каучуком и может давать усадку со временем под воздействием постоянного нагрева. Обладает меньшей химической стойкостью.
• Почти всегда используется в одностороннем или двухстороннем фольгированном исполнении. Для пластиковых ёмкостей фольга обязательна, так как без нее тонкий полиэтилен не сможет эффективно сдерживать тепловой поток от нагревательных элементов, и они могут локально перегреть стенку бака.

Экструдированный пенополистирол

• Из-за своей жёсткости подходит только для плоских стенок прямоугольных ёмкостей или для утепления дна (выдерживает огромные нагрузки на сжатие). Не впитывает воду.
• При монтаже на пластиковую ёмкость с обогревом необходимо сначала закрыть стенку бака фольгированным слоем (или алюминиевым скотчем), и только потом приклеивать плиты.

Минеральная вата (базальтовая)

• Традиционный волокнистый утеплитель.
• Не горит, но крайне гигроскопична (впитывает влагу). На вертикальных стенках пластиковых ёмкостей может со временем сползать, образуя пустые зоны вверху. Требует обязательной установки внешнего металлического кожуха.

Напыляемый пенополиуретан (ППУ)

• Наносится методом напыления прямо на объекте, создавая монолитное покрытие.
• Идеальная адгезия к пластику и полное отсутствие мостиков холода. Однако, если нагревательный кабель под слоем ППУ выйдет из строя, починить его без полного уничтожения утеплителя невозможно.
• Для защиты от солнца (УФ) готовую «шубу» из ППУ обязательно красят специальными мастиками или закрывают фольгированными красками/пленками, так как на свету ППУ быстро разрушается.

Материалы для защиты утеплителя

Для защиты утеплителя (особенно вспененного каучука и полиэтилена) на пластиковых ёмкостях используют несколько типов покрытий, в зависимости от места установки и бюджета:

Металлические листы (кожухи)

Самый надежный и долговечный вариант для улицы.

• Оцинкованная сталь: Листы толщиной 0,5–0,8 мм. Защищают от УФ-лучей и механических повреждений.
• Алюминиевые листы: легче оцинковки, не корродируют, выглядят эстетично.

Полимерные оболочки и чехлы

• ПВХ-оболочки: готовые рулонные покрытия (например, натяжные кожухи). Полностью герметичны, не боятся химии.
• Ткани с пропиткой (ПВХ-ткань): используются для изготовления съёмных термочехлов. Удобны, если ёмкость нужно часто осматривать или обслуживать.

Мастики и краски

• Акриловые мастики: наносятся кистью в 2–3 слоя прямо на каучук. Создают гибкое покрытие, защищающую от солнца.
• УФ-стойкие краски: специальные составы, которые не трескаются при температурном расширении пластика.

Устройства обогрева

ТЭНы

• Типы ТЭНов:
• Мокрые: контактируют с жидкостью.
• Сухие: находятся в колбе, удобны для замены без слива воды, идеальны для изделий из пластика, так как снижают риск термической деформации стенок.
• Материал: нержавеющая сталь (для мягкой/обычной воды) или титан (для агрессивных сред, высокой минерализации).
• Для монтажа требуется резьбовое соединение с обязательным использованием термостойких прокладок, чтобы не расплавить стенки ёмкости.
• Обязательно наличие термостата (терморегулятора) для контроля температуры воды, чтобы не превысить рабочую температуру пластика.
• Мощность подбирается исходя из объёма ёмкости.
• При монтаже важно предусмотреть, чтобы нагревательный элемент не касался стенок или дна ёмкости.

ФЭНы

• Фторопластовая оболочка не даёт нагревательному элементу раскаляться до температур, способных прожечь стенку ёмкости при касании.
• К поверхности фторопласта практически ничего не прилипает, что предотвращает образование накипи и локальный перегрев самого нагревателя.
• ФЭНы незаменимы, если в ёмкости хранятся электролиты, кислоты или щелочи, которые разрушили бы обычный стальной ТЭН.

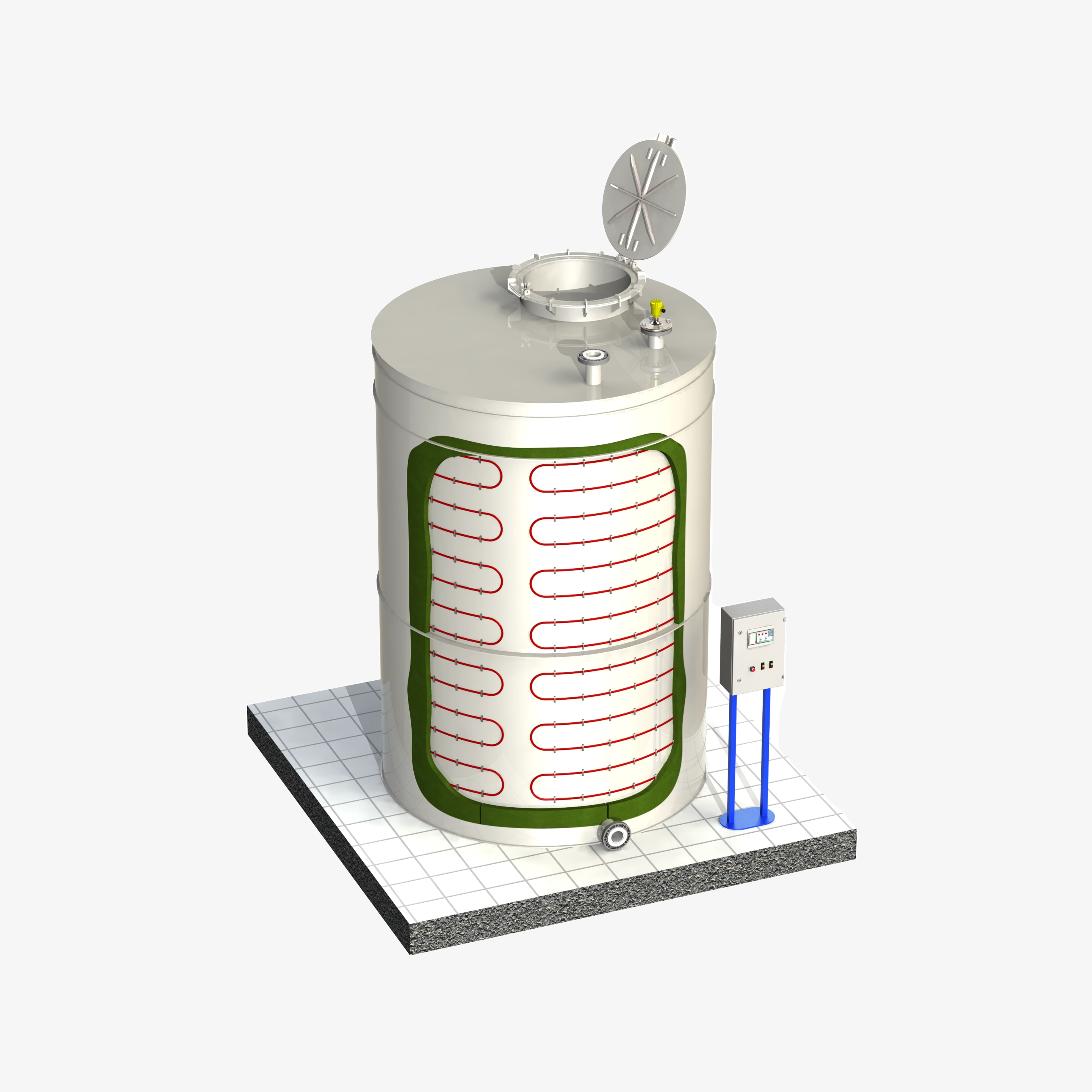

Греющие кабели

• Специфика для пластика: используются преимущественно саморегулирующиеся кабели. Они монтируются снаружи на стенки ёмкости змейкой или спиралью.
• Кабель позволяет обогревать сложные узлы – конусные днища, патрубки и запорную арматуру.
• Кабель проклеивается алюминиевым скотчем снизу и сверху. Это распределяет тепло от узкой нити кабеля по широкой полосе пластика, исключая его термическую деформацию.

Змеевики (теплообменники)

Внутренняя система труб, по которой циркулирует теплоноситель (горячая вода, пар или антифриз).

• Змеевики изготавливаются из нержавеющей стали или термостойких полимеров. Главное условие – наличие держателей, которые исключают контакт горячей трубы со стенками или дном ёмкости.
• Позволяют быстро прогреть большие объёмы жидкости.
• Подводящие магистрали снаружи обязательно фольгируются и утепляются каучуком.

КИПиА для ёмкостей с утеплением и обогревом

Контроль температуры и управление обогревом

Оснастим оборудование системой автоматизации, поддерживающей заданную температуру и предотвращающей перегрев пластикового корпуса. Система включает:

• Датчики температуры: используются термометры сопротивления или термопары. Для корректного измерения в утепленных ёмкостях датчики устанавливаются либо в погружные гильзы, либо крепятся непосредственно на стенку под слой утеплителя.
• Терморегуляторы: управляют включением греющего кабеля или ТЭНов. Они получают сигнал от датчика и поддерживают температуру в заданном диапазоне.

Измерение и сигнализация уровня

Выбор датчика зависит от химической агрессивности среды и конструктивных особенностей ёмкости. Наиболее часто запрашиваемые варианты:

• Ультразвуковые уровнемеры: оптимальны для бесконтактного измерения, так как не требуют врезки в нижнюю часть резервуара и не контактируют с агрессивными жидкостями.
• Ёмкостные датчики уровня: подходят для контроля предельных уровней (перелив/сухой ход).
• Поплавковые сигнализаторы: простые и надежные устройства для дискретного контроля уровня.

Шкафы управления

«Мозг» системы, который собирает данные с датчиков и заставляет обогрев работать эффективно. Доступна поставка шкафов управления собственной сборки «Завод ОС».

Ключевой функционал:

• Включение/выключение нагревателей по сигналам термодатчиков для поддержания заданной температуры.
• Функция отсечки при перегреве для защиты корпуса.
• Управление нагрузкой через контакторы или твердотельные реле (для более точного и бесшумного ПИД-регулирования).
• Защита от короткого замыкания, перегрузки и утечки тока (УЗО), что критично при работе с жидкостями.
• Визуальное отображение текущей температуры и статуса работы («Сеть», «Нагрев», «Авария») на лицевой панели.

Для утеплённых ёмкостей, размещающихся на улице, шкафы обычно выбирают в исполнении IP54/IP65 с собственным внутренним обогревом.

Насосное оборудование

Подбор насосного оборудования с учётом рабочей среды:

• Для воды, технических жидкостей (центробежные, самовсасывающие).
• Для скважин и колодцев (погружные).
• Для агрессивных сред (насосы из химстойких материалов).
• Для точного дозирования (мембранные, перистальтические).

Поставка необходимых компонентов для запуска насосной группы:

• Трубопроводы и соединительная арматура.
• Элементы защиты и управления (обратные клапаны, фильтры, шкафы автоматики).
• Средства контроля (поплавковые выключатели, датчики уровня).

Поставляются после проведения гидроиспытаний, в полной сборке и готовыми к установке и запуску в эксплуатацию.

Особенности монтажа насосных агрегатов в утеплённых системах:

• Обогрев трубопроводов: если насос стоит снаружи, всасывающая и напорная линии также должны быть утеплены и снабжены греющим кабелем, подключенным к общему шкафу управления.

Мешалки и мотор-редукторы

Мешалки помогают жидкости прогреваться быстро и равномерно, сохраняя её структуру и не давая продукту испортиться из-за разницы температур внутри.

Для ёмкостей с подогревом используют типы мешалок, обеспечивающие активную циркуляцию у стенок и дна:

• Якорные и рамные: за счёт широкого охвата «снимают» тепло со стенок, исключая перегрев пластика и пригорание продукта.
• Лопастные: применяются для создания горизонтальных потоков в маловязких средах, обеспечивая перемешивание всего содержимого ёмкости.
• Пропеллерные: подходят для интенсивного перемешивания, когда необходимо быстро выровнять температуру в глубоких ёмкостях.
• Магнитные: применяются в герметичных ёмкостях для полной изоляции среды, исключая протечки через уплотнение вала.
