Реакторы с мешалкой

Мешалки и мотор-редукторы

Подбор оптимальной мешалки является ключевым фактором для эффективности и результативности технологического процесса. Ниже приведены основные конструкции и сферы их применения.

Лопастные мешалки

• Конструкция: несколько прямых или наклонных лопастей.
• Характер потока: радиальный или осевой (зависит от угла установки лопастей).
• Назначение: перемешивание жидкостей низкой и средней вязкости (до 1000 мПа·с), процессы растворения и усиленного теплообмена.

Пропеллерные (винтовые) мешалки

• Конструкция: винт.
• Характер потока: интенсивный осевой поток, обеспечивающий активную циркуляцию по всему объёму.
• Назначение: работа с большими объёмами маловязких жидкостей, задачи, требующие быстрого достижения однородности смеси.

Турбинные мешалки

• Конструкция: диск с радиальными лопатками (например, турбина Раштона).
• Характер потока: мощный радиальный поток, формирующий вихревые кольца для высоких касательных усилий.
• Назначение: диспергирование газа в жидкости (барботаж), эмульгирование, работа с суспензиями и средами средней вязкости.

Якорные мешалки

• Конструкция: лопасти повторяют контур реактора с минимальным зазором до стенок. Низкие скорости вращения.
• Особенность: очищают внутренние стенки сосуда от налипающего материала.
• Назначение: перемешивание высоковязких сред, паст и гелей, улучшение теплопередачи в вязких продуктах.

Рамные мешалки

• Конструкция: усовершенствованный вариант якорной мешалки с дополнительными внутренними элементами (обрешётка, лопасти).
• Особенность: обеспечивают более равномерное распределение вещества по всему объёму на низких оборотах.
• Назначение: бережное, но тщательное перемешивание очень вязких сред.

Спиральные (ленточные) мешалки

• Конструкция: одна или две спирали, закреплённые на валу.
• Характер потока: направленный осевой поток, перемещающий массу вверх или вниз.
• Назначение: работа с чрезвычайно вязкими и плотными средами, где необходимо обеспечить гарантированное движение материала.

Корректный выбор типа мешалки напрямую влияет на производительность, качество продукта и энергоэффективность процесса в химическом реакторе.

Технические характеристики для выбора:

• Материал исполнения (сталь с покрытием или химически стойкий сплав).
• Способ монтажа (фланец, резьбовая штанга).
• Энергетические параметры (мощность привода, обороты, момент).

Устройства обогрева и термоизоляция

Инженерные решения для эксплуатации в холодном климате, защиты от промерзания, поддержания технологической температуры среды и предотвращения деформации корпуса.

Системы активного обогрева:

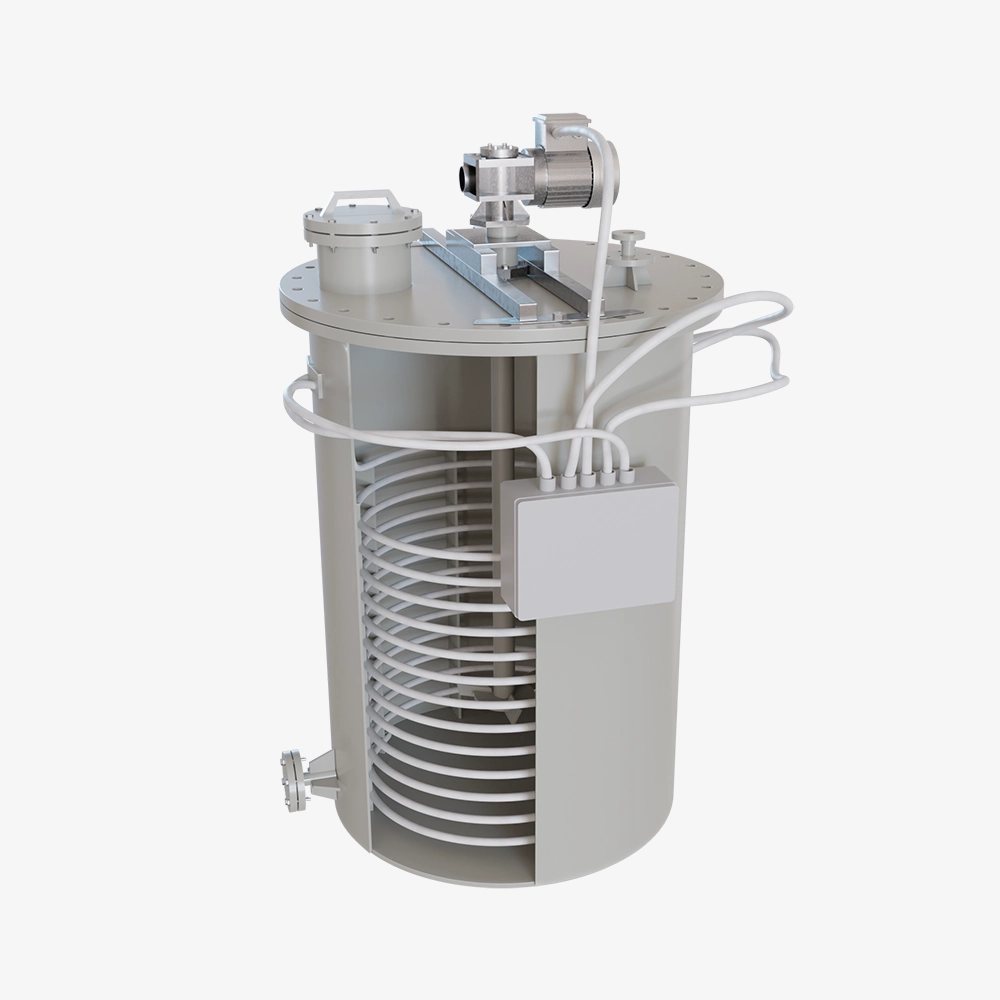

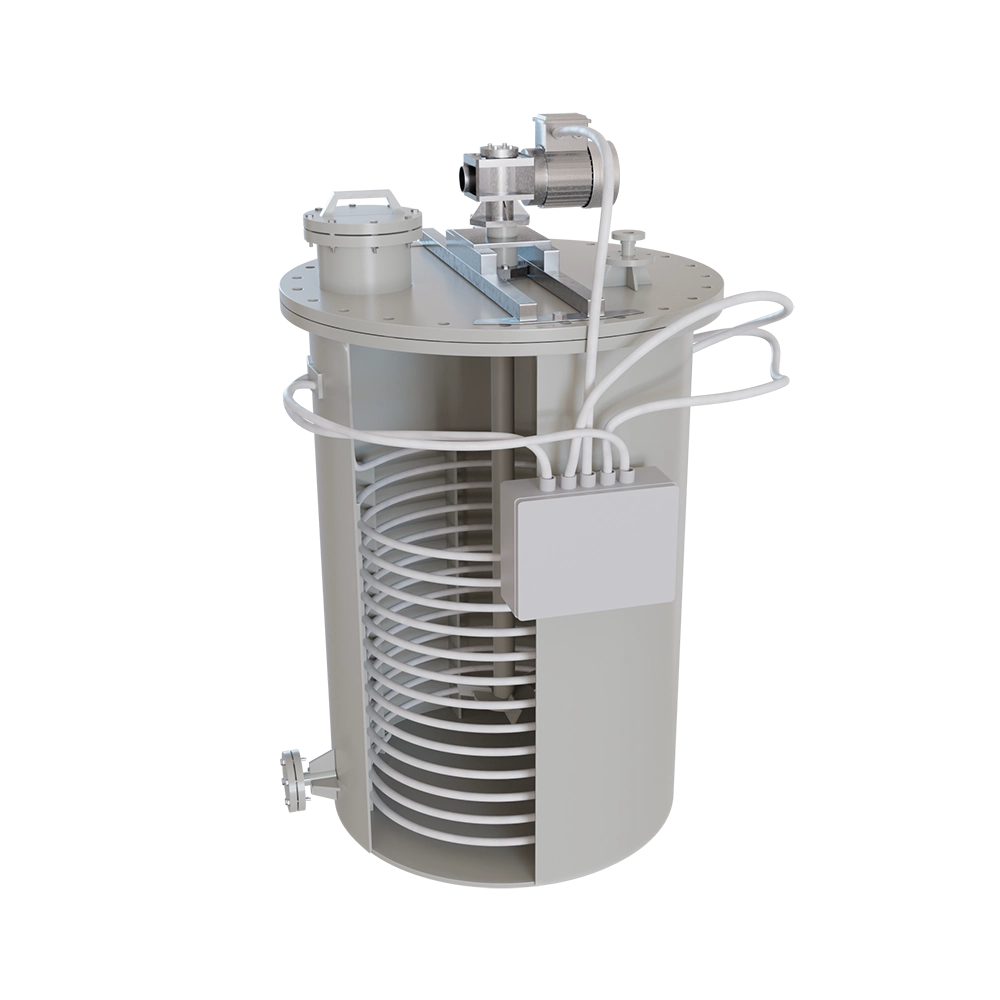

• Змеевики: химические реакторы из пластика могут оснащаться змеевиками с различными вариантами греющей/охлаждающей среды (водой, паром, растворами этиленгликоля или пропиленгликоля).
• Электрический обогрев: греющие кабели, ТЭНы, химически стойкие ФЭНы.
• Пассивная теплоизоляция:
• Материалы: минеральная вата, вспененный каучук, пенополистирол (ППС), напыляемый ППУ.
• Дополнительно: фольгированные слои для отражения тепла.
• Защитный кожух: оцинкованная сталь для механической защиты и создания гидробарьера.

Аварийные системы

Возможно дооснащение химических реакторов комплексами безопасности для минимизации рисков. В зависимости от задач заказчика система может включать:

• Сигнализацию с выводом на диспетчерский пульт
• Герметичные аварийные клапаны из фторпласта и кожухи-поддоны с датчиками утечки (поплавковые или электронные)
• Автоматические системы нейтрализации разлива в поддоне (сухой или жидкий реагент)

Все узлы совместимы с АСУ ТП и рассчитаны на агрессивную атмосферу.

Автоматизация и КИП

Проектируем и интегрируем комплексные решения для автоматического управления, контроля параметров и удаленной диспетчеризации технологических процессов химических реакторов.

• Контрольно-измерительные приборы (КИП): датчики уровня (поплавковые, радарные, ультразвуковые), температуры, давления.
• Исполнительные устройства: запорная арматура с электроприводами.
• Управление: промышленные контроллеры и шкафы автоматики.
• Интерфейс: интеграция в АСУ ТП, удаленный мониторинг через SCADA.
• Безопасность: световая и звуковая сигнализация аварийных ситуаций (перелив, давление).

Насосное оборудование

Осуществляем подбор, поставку и подготовку насосного оборудования для работы с любой средой.

• Подбор по среде: центробежные, самовсасывающие (вода, техжидкости); погружные (скважины); химические (агрессивные среды); мембранные, перистальтические (дозирование).
• Поставка «под ключ»: включает трубопроводную обвязку, защитную арматуру (клапаны, фильтры), шкафы управления и средства контроля (датчики уровня).
• Оборудование проходит гидроиспытания и поставляется в полной заводской готовности к монтажу и запуску.

Лестницы, ограждения и эксплуатационные площадки

Для безопасной эксплуатации химические реакторы оснащаются лестницами, ограждениями и площадками.

• Конструкционные материалы: нержавеющая сталь с антикоррозионным покрытием, наносимым в несколько слоёв.
• Стандартная ширина марша: 600–800 мм.
• Монтаж выполняется на приваренные закладные элементы.

Типовые конфигурации лестниц:

1. Внутренняя стационарная: для доступа ко дну резервуара (монтаж на сварку или кронштейны). Применяется в наземном и подземном исполнении.
2. Наружная стационарная: для доступа к горловинам на резервуарах высотой >2 м. Исполнение – стремянка с опциональным защитным ограждением.
3. Съемная (переносная): для эпизодического обслуживания через загрузочную горловину.
